封闭煤场安全监测系统

1、系统介绍

系统依据国家能源局发布的标准《封闭式储煤设施安全检测系统通用技术条件》-(NB/T 10376-2019)要求，设置煤场安全监测系统；适用于封闭储煤筒仓、圆形煤场、条形煤场等多种封闭式储煤设施。

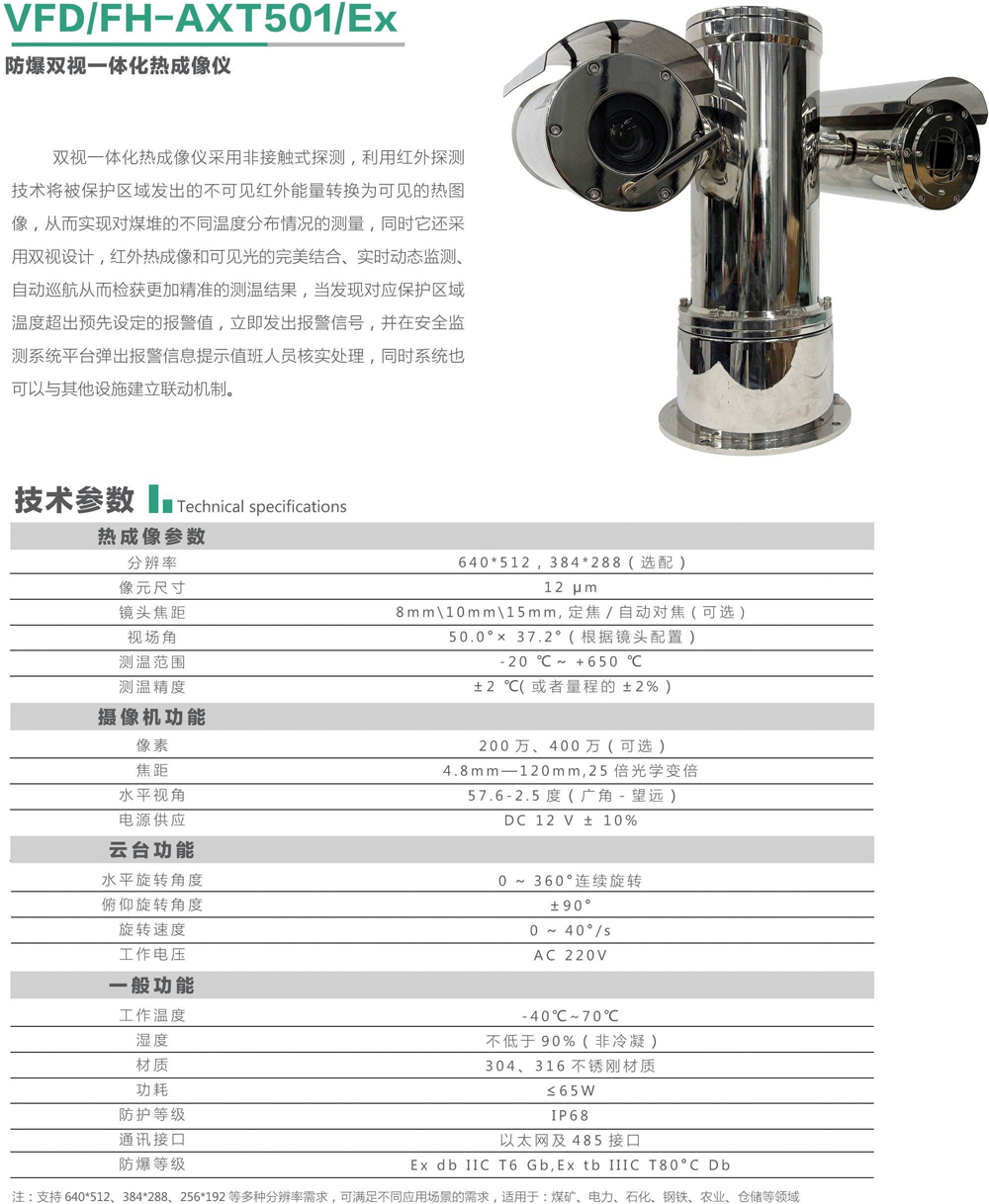

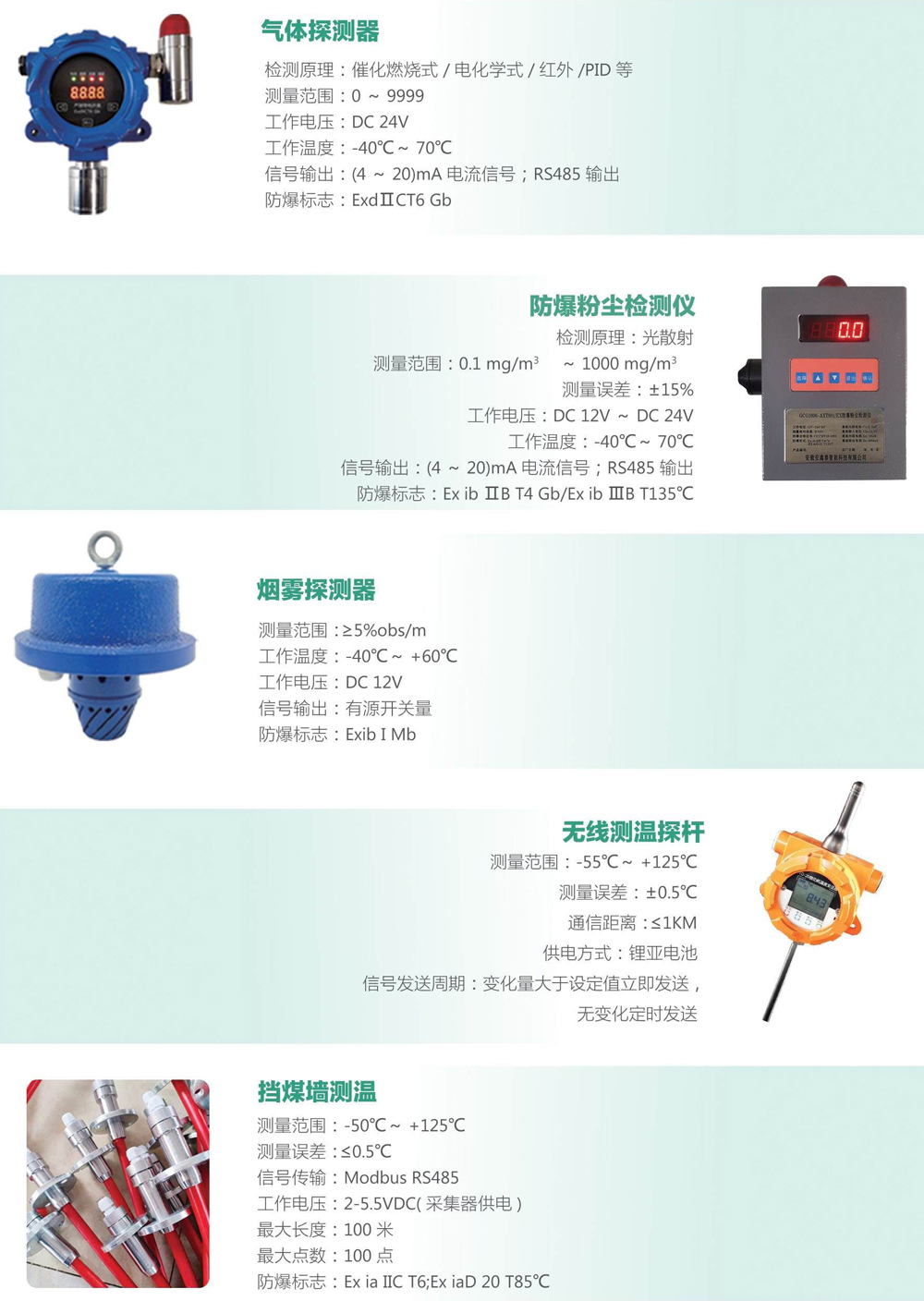

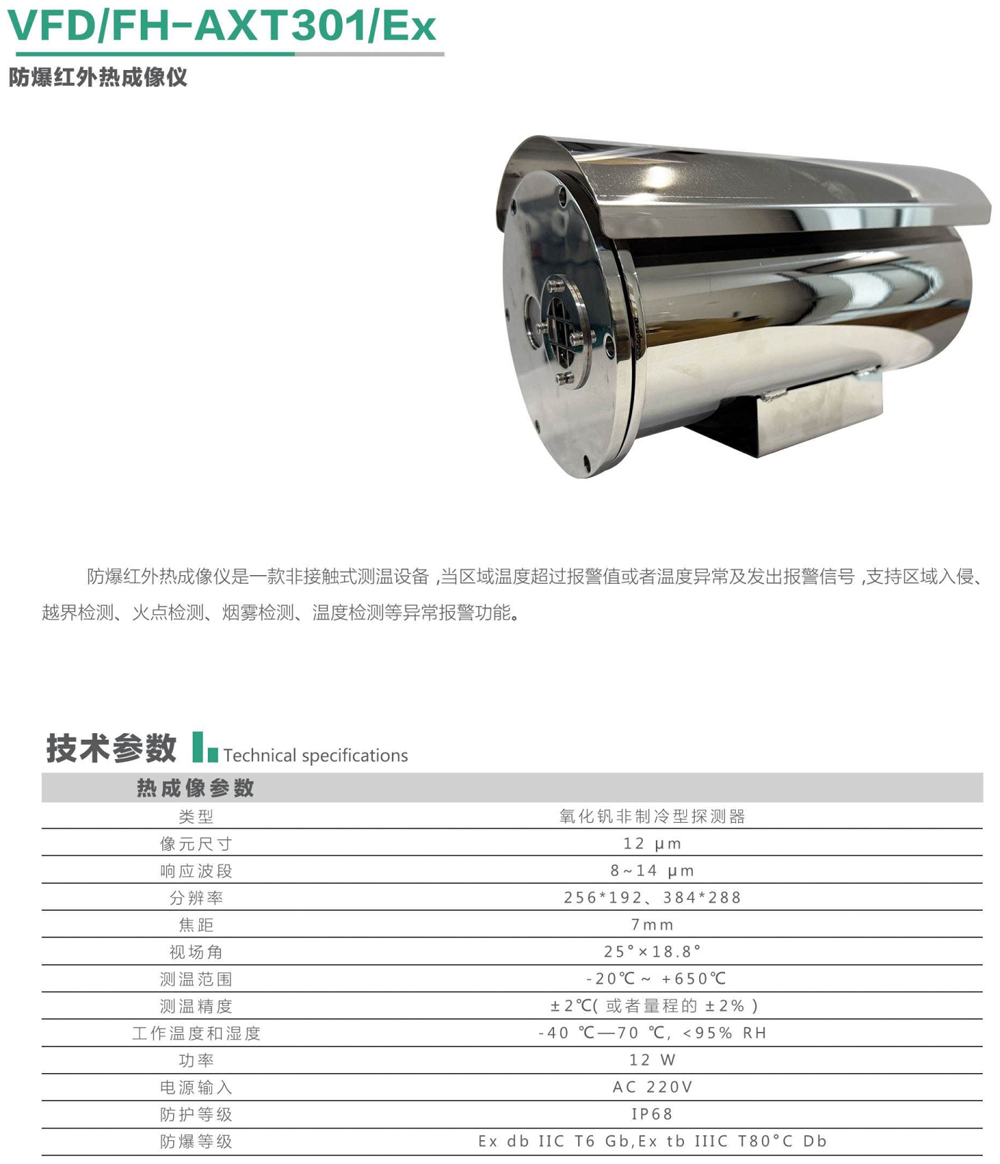

封闭煤场安全监测系统由一体化红外热成像测温装置、烟雾粉尘浓度监测装置、可燃气体监测装置、挡煤墙测温装置、明火煤监测系统及煤场安全监测软件平台组成；对储煤设施内煤堆温度、可燃气体浓度、烟气监测等参数进行全天候实时监测。软件平台具有动态三维可视、异常信息实时报警、系统用户多层级管理、历史操作记录查询等功能；形成分区监测、分级管理，可视化预警；并在后台实现数据报表统计、分析以及辅助决策，确保一旦出现危险情况，做到早发现、早预警、早疏散，为储煤设施安全运维及人身安全保障护航。系统不仅提升了火灾防范信息化水平，还可将报警信号上传至场内消防火灾自动报警系统或DCS系统，并联动消防炮、雾炮进行灭火或降尘。

2、我们的优势

（1）支持多种高清三维数字模型，专业模型分析、自动采集数据；精准、科学、清晰的实时监测数据。

（2）数据实时分析，实时展示项目健康状况，管理人员实时掌控，远程统筹，确保安全巡检工作落实到位。

（3）广泛的兼容性，支持Modbus TCP/RTU，MQTT，OPC、Can，EtherCat等多种物联网、工业通讯协议。

（4）具备App手机应用功能，支持安卓系统，局域网内可随时随地查看安全监测数据和报警信息。

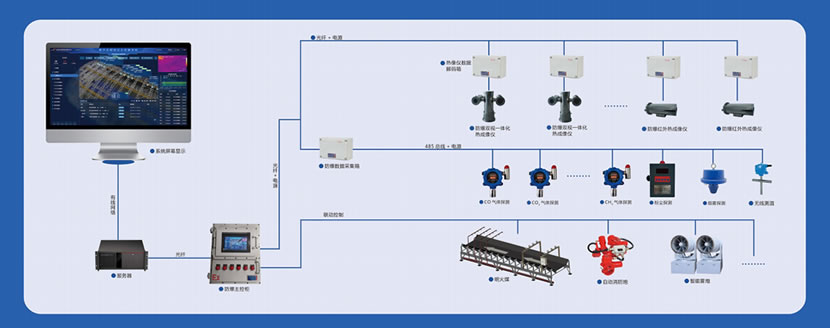

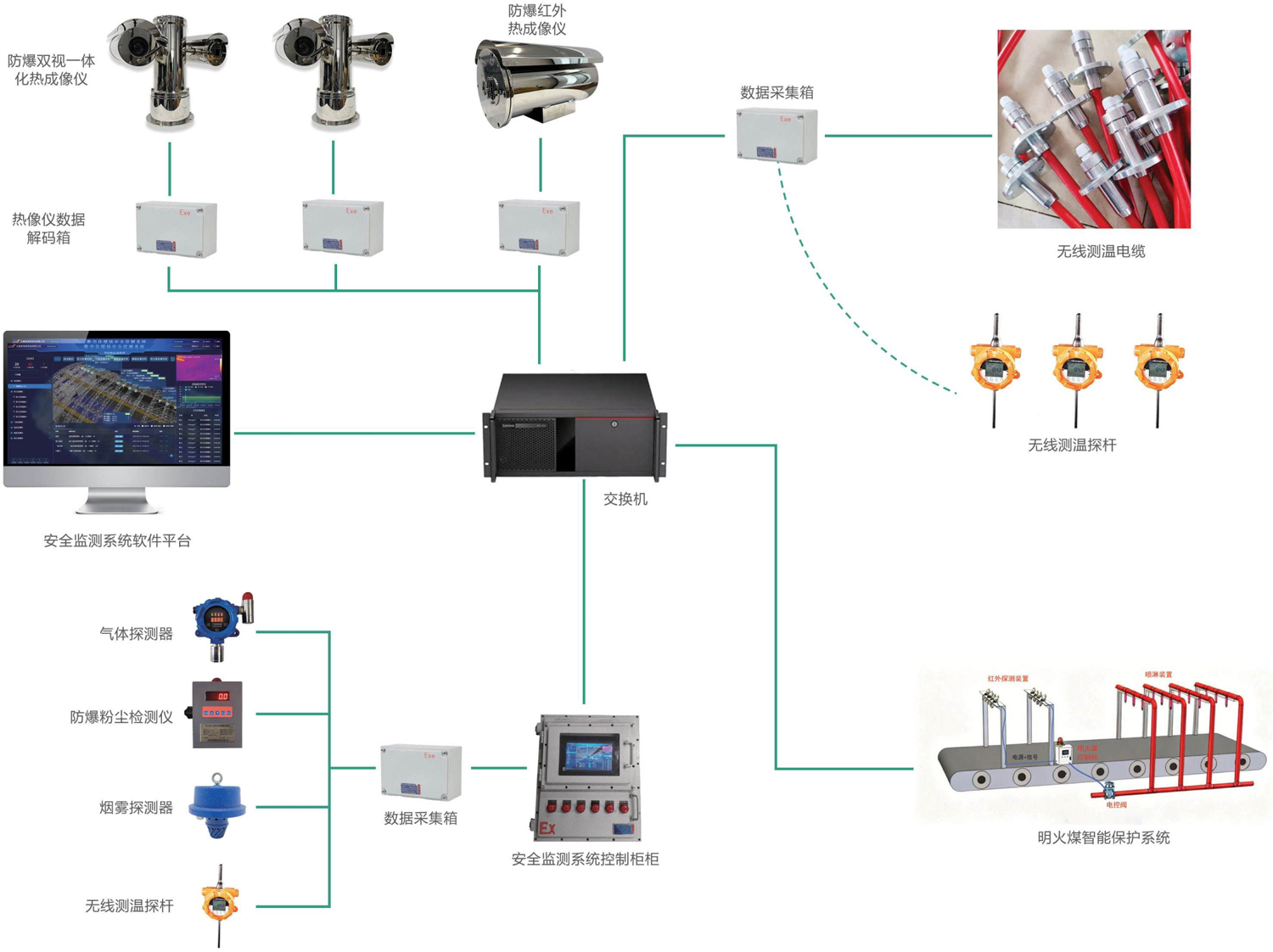

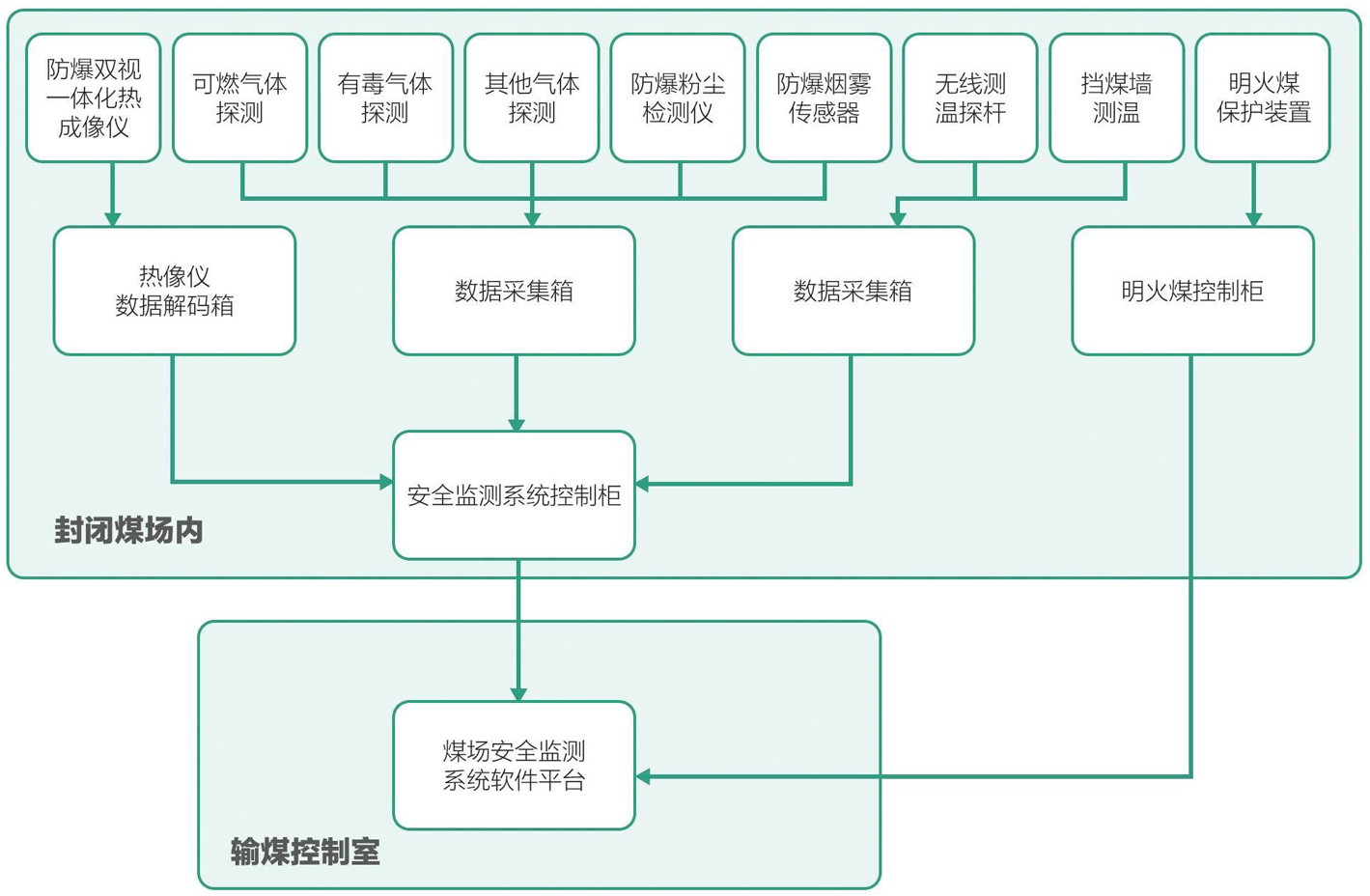

3、系统架构示意图

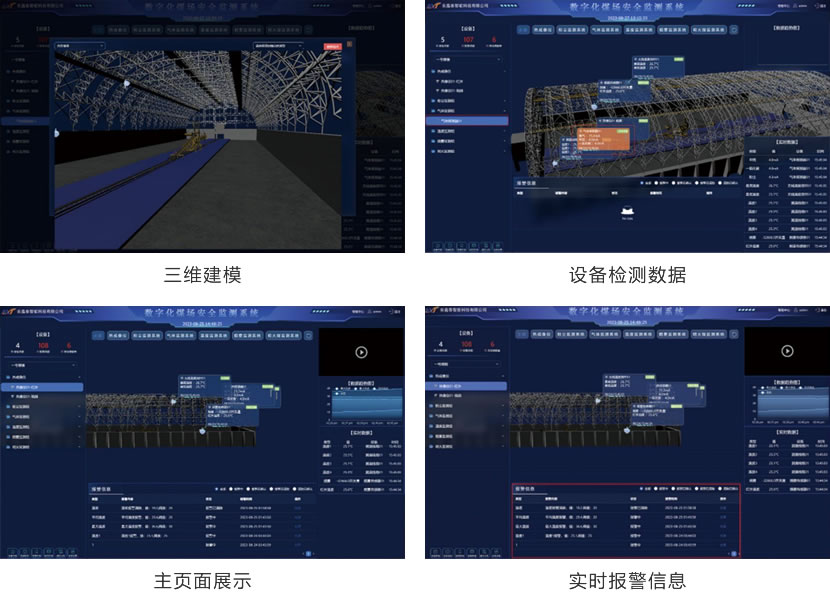

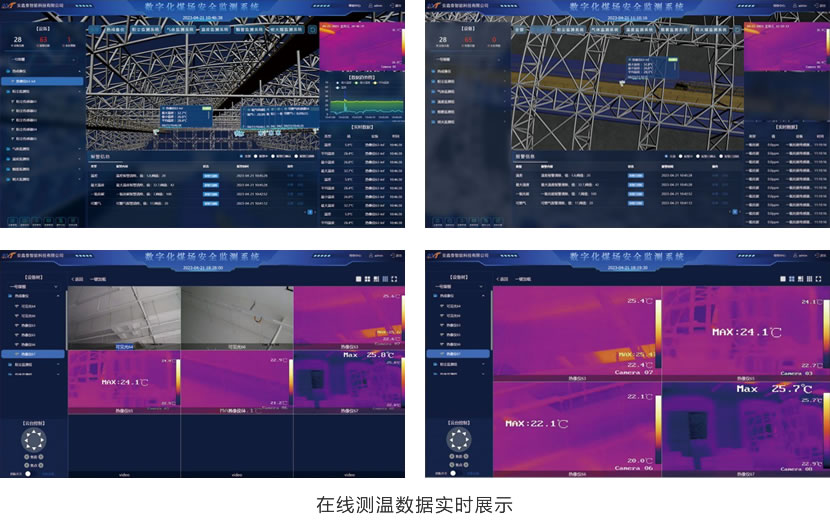

4、三维可视化界面

根据储煤设施场景采用数字孪生技术进行三维建模，实现对场景的虚拟仿真，添加相应设备进行关联融合展示，将分散的监控界面整合为统一窗口，让管理人员可以清晰直观地掌握设备运行中的有效信息，实现透明化与可视化管理，有效提升管控效率，实现立体式、可视化的运行管理。

系统可在头部根据报警状态条件进行筛选在报警数据列表的操作栏中点击“处理”，可弹出报警详情对话框，并可对报警进行“确认”或“清除”操作。

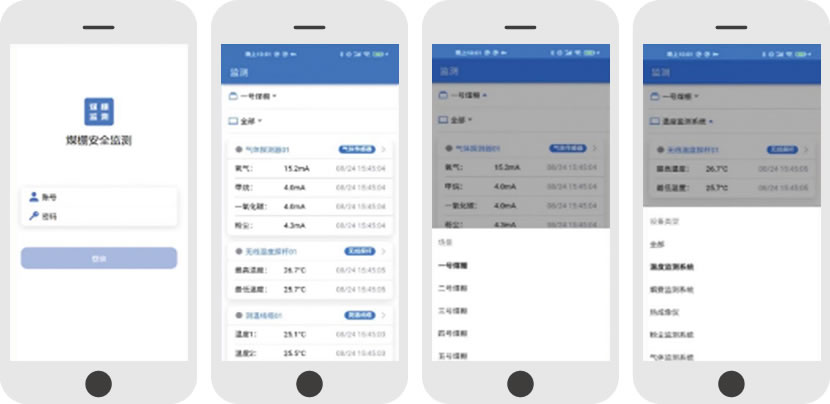

5、手机APP界面
