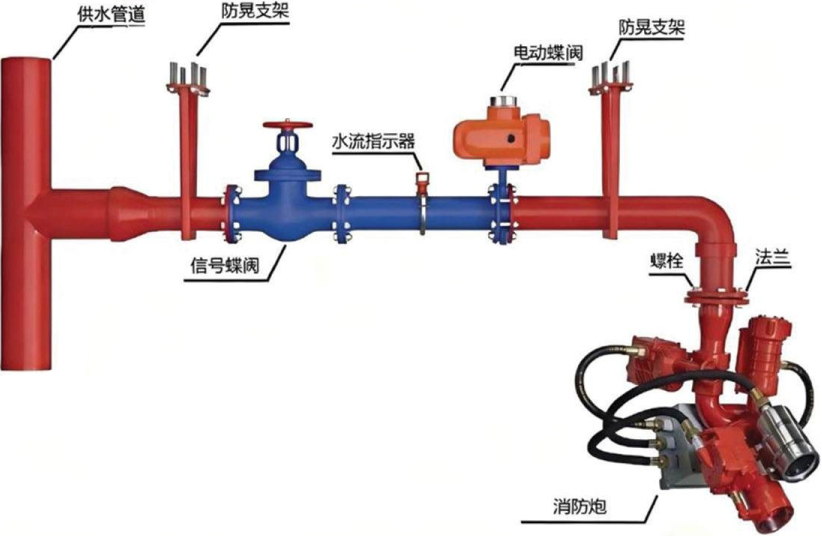

防爆型自动跟踪定位消防炮灭火系统

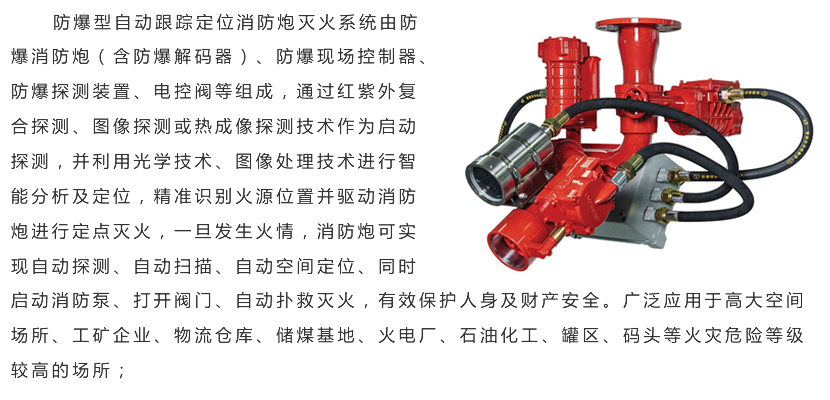

系统概述
性能特点
1、具有非接触式火灾探测，主动可视报警、安防监控一体化，全方位无死角覆盖；
2、采用多种探测方式结合，抗干扰能力强，定位精准，响应速度快；
3、采用图像定位方式，视觉识别火源的形状、闪烁频率、趋势变化等多特征综合判断，为精准判定火灾提供了有效判据；
4、基于视频图像实时跟踪落点，动态修正喷射角度，精准扑灭火灾；
5、设备采用铸造精加工，一致性高、内壁光滑、压力损失小，整体性能稳定；
6、具有全自动、现场手动、远程手动三种控制模式，且可拓展无线遥控功能；
7、具有柱状/雾状无极转换功能，带任意设定极限位置的系统，可根据现场要求设定旋转角度，近距离可喷射雾状，远距离可喷射柱状，其转换功能视现场由系统软件设定；
8、具备防爆、防尘、防水等功能，同时满足电气防爆和粉尘防爆要求，适配多类中高危险环境；
技术参数
| 规格型号 |
ZDMS0.8/30S-AXT-Ex |
ZDMS0.8/40S-AXT-Ex |
ZDMS0.8/50S-AXT-Ex |
| 额定工作压力 |
0.8MPa |
0.8 MPa |
0.8 MPa |
| 最大工作压力 |
1.6 MPa |
1.6 MPa |
1.6 MPa |
| 工作流量 |
30 L/S |
40 L/S |
50 L/S |
| 保护半径 |
55m |
60 m |
65 m |
| 安装高度 |
8-35 m |
8-35 m |
8-35 m |
| 俯仰角度 |
-90~+30 |
-90~+30 |
-90~+30 |
| 水平旋转角度 |
360 |
360 |
360 |
| 入口法兰 |
DN80 |
DN80 |
DN100 |
| 通讯方式 |
CAN总线 |
CAN总线 |
CAN总线 |
| 功耗 |
动态90W，静态5W |
动态90W，静态5W |
动态90W，静态5W |
| 炮身自重 |
30KG |
30KG |
40KG |
| 安装方式 |
吊装/座装 |
吊装/座装 |
吊装/座装 |

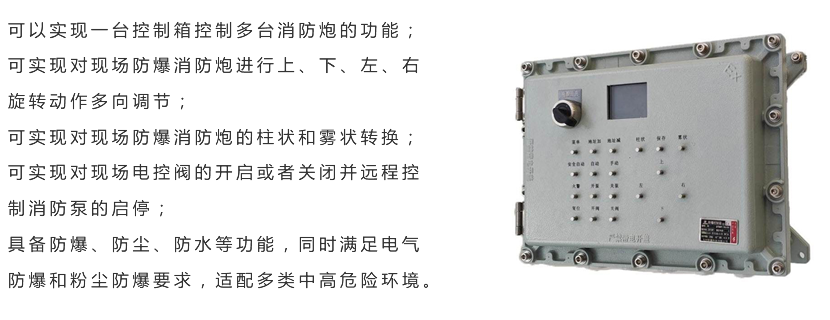

防爆现场区域控制箱
技术参数
| 工作电压 |
功耗 |
通讯方式 |
安装方式 |
外形尺寸 |
| AC220V |
5W |
CAN通讯 |
壁挂 |
420mm*300mm*160 |
|
